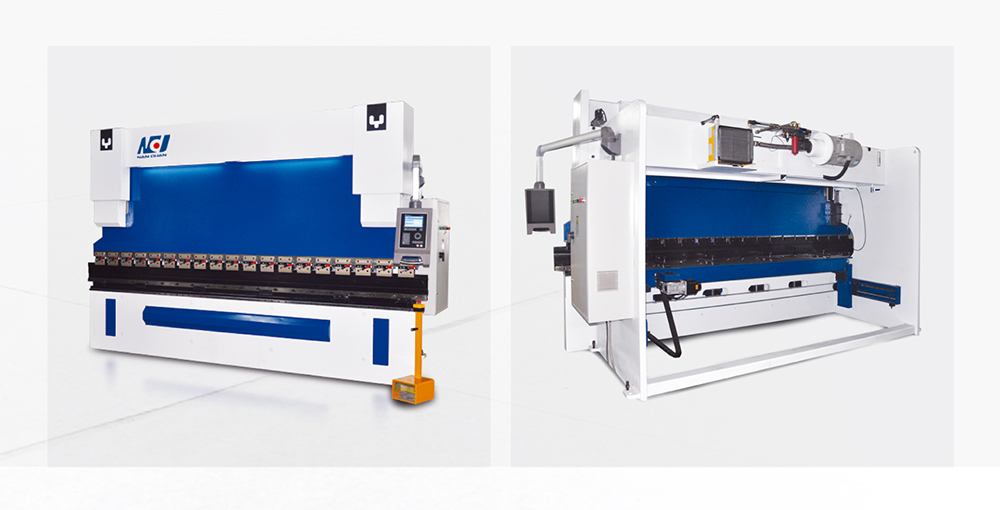

WE67K 電液同步數控折彎?rùn)C(jī)

高配置、高精度、高效率的全數控液壓折彎設備;整機采用全鋼板焊接結構，并經整體回火處理;

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類

返回列表



產品描述

參數

　結構與性能特點:

　　高配置、高精度、高效率的全數控液壓折彎設備;

　　整機采用全鋼板焊接結構，并經整體回火處理;

　　標準為數控4+1軸

　　可按用戶需求，增加到6+1軸、8+1軸或更多選配;

　　采用機械式撓度補償裝置,由數控系統自動控制補償;

　　關鍵液壓和電氣元件均為國際名牌產品;

　　標準直線導軌式可移前托料架;

　　隨機配備標準上下模一套;

　　可選配CE安全防護。

WE67K 電液同步數控折彎?rùn)C(jī)

X軸數控后擋料		標準配置后擋料為X軸數控，上下運動R軸手動調節，檔指沿直線導軌輕松移動。可根據不同樣式工件幾何形狀的復雜程度選配2軸，4軸或5軸數控后擋料。
上模機械加緊		上模夾緊裝置標準配置為機械斜楔夾緊，可選配快速機械夾緊，也可選配國產或進口液壓夾緊裝置
下模2-V快換		下模采用雙V快換夾緊方式，可選配多V下模寬工作臺和單V下模夾緊方式。
手動工作臺機械撓度補償裝置		為提高適應不同板厚,不同板長制件折彎精度調整的方便性，建議選配工作臺機械撓度補償裝置，手動調節補償，補信量有刻度顯示。
數控工作臺機械撓度補償裝置。		為提高適應不同板厚,不同板長制件折彎精度調整的方便性。建議選配工作臺機械撓度補償裝置，數控補償裝置可按照數控系統編程的指令自動調整。
數控工作臺液壓下補償		可以選擇建議的裝配工作臺機械補償裝置，并且可以根據數控系統編程的要求自動調整數控校正裝置，以提高裝配適應性和長度的加工精度。
后擋料		整體結構采用優質鋁合金擠壓型材，剛性高，精度穩定。標配X、R軸兩個數控軸，速度快，電動手柄控制擋指沿圓柱導軌左右移動。可選配Z1,Z2數控軸,擋指自動由數控系統控制左右移動。
光柵尺特點		用于數控機床的閉環伺服系統中；可用作直線位移或者角位移的檢測；測量輸出的信號為數字脈沖；具有檢測范圍大；檢測精度高；響應速度快。
激光安全防護		Laser safe PSC-OHS激光防護，數控系統與安全控制模式集成通訊。雙束激光線在上模尖下方4mm處形成保護區域，有效保護操作者的手指安全;激光線前中后三個區域可靈活關閉，有效保證復雜盒子工件的折彎；快轉慢點為板材上方6mm處，實現高效安全生產。

數控系統

DA52S數控系統		一頁式參數編程 6.4" LCD真彩TFT顯示工作臺撓度補償控制模具庫 后擋料第二軸控制可選 USB接口先進的Y軸控制算法。既可控制閉環，也可控制開環閥后擋料可選擇伺服控制、變頻控制、AC交流控制面板式結構
DA56S數控系統		二維編程 10. 4"LCD TFT彩顯折彎工序確定展開長度計算工作臺變形補償 USB接口面板安裝方式伺服控制,變頻控制和A C交流電機控制
DA58T數控系統		彩色高亮LCD顯示 15" TFT LED背光 1024 x 768像素工業級觸摸屏存貯容量1GB USB閃存驅動 USB數據存儲與恢復 集成閥放大器斷電記憶
DA66T數控系統		2D觸摸式圖形編程 3D產品圖形模擬顯示 17*高分別率TFT真彩顯示完整的Windows應用程序包兼容DELEM模塊化結構 USB,外設接口多任務環境下用戶程序應用角度檢測傳感器接口
S530NPC數控系統		高清晰的7寸TFT彩顯內置PLC 二維圖形編程圖形化上下模、支持多邊模、伸縮模、圓弧模、鵝頸模等模具圖形編程自動、手動優化支持模擬折彎支持圖形或數值式圓弧折彎支持雙機聯動功能,無須另購?fù)娇?/p>
S540NPC數控系統		高清晰的10寸TFT彩量內置PLC 二維圖形編程展開長度計算圖形化上下模、支持多邊模、伸縮模、圓弧模、鵝頸模等模具圖形編程自動、手動優化支持模擬折彎支持圖形或數值式圓弧折彎 PS2鍵盤和鼠標接口支持雙機聯動功能,無須另購?fù)娇?/p>
S550NPC數控系統		高清晰的15寸觸摸屏先進的PC+CNC解決方案內置PLC 二維圖形編程三維圖形預覽展開長度計算圖形化上下模、支持多邊模、伸縮模、圓弧模、鵝頸模等模具圖形編程自動、手動優化支持模擬折彎支持圖形或數值式圓弧折彎支持雙機聯動功能,無須另購?fù)娇?br> 可選配IMG100角度測量矯正系統 可選配ESA 3D折彎軟件包擴展

WE67K 技術參數

規格型號	公稱壓力Kn	工作臺長度 mm	立柱間距離 mm	喉口深度 mm	滑塊行程 mm	最大開啟高度 mm	主電機功率Kw	外形尺寸(長x寬×高) mm
40/2000	400	2000	1600	200	100	300	4	2500x1150×2240
40/2500	400	2500	2000	200	100	300	4	3000×1150×2240
63/2500	630	2500	2100	250	120	350	5.5	3100×1350×2238
80/2500	800	2500	2100	250	200	360	7.5	3150×1400×2350
80/3200	800	3200	2600	320	200	360	7.5	3820×1400×2350
80/4000	800	4000	3200	320	200	360	7.5	4650x1400×2350
100/2500	1000	2500	2000	320	200	420	7.5	3200x1450×2450
100/3200	1000	3200	2700	320	200	420	7.5	3790x1450×2450
100/4000	1000	4000	3200	320	200	420	7.5	4600×1500×2450
125/2500	1250	2500	2000	320	200	420	7.5	3200×1500×2450
125/3200	1250	3200	2700	320	200	420	7.5	3790x1600×2450
160/2500	1600	2500	2000	320	200	440	11	3200×1600×2560
160/3200	1600	3200	2700	320	200	440	11	3790×1600×2560
160/4000	1600	4000	3200	320	200	440	11	4700×1650×2560
160/6000	1600	6000	4800	320	200	440	11	6070×1800×2860
200/3200	2000	3200	2700	320	200	460	15	3750×1800×2700
200/4000	2000	4000	3200	320	200	460	15	4450x1800×2700
200/6000	2000	6000	4800	320	200	460	15	6420×2180×2900
250/3200	2500	3200	2700	320	200	510	18.5	3840×2000×2800
250/4000	2500	4000	3200	320	200	510	18.5	4840×2000×2800
250/5000	2500	5000	4000	320	200	510	18.5	5640×2000×2800
250/6000	2500	6000	4800	32	200	510	18.5	6420×2050×2800
300/4000	3000	4000	3200	400	260	545	22	4400×2250×3115
300/5000	3000	5000	4000	400	260	545	22	5400×2250×3115
300/6000	3000	6000	4800	400	260	545	22	6400×2250×3115
400/4000	4000	4000	3200	400	260	570	37	4800×2625×3700
400/6000	4000	6000	4800	400	260	570	37	6800×2650×3700
500/4000	5000	4000	3200	400	320	630	37	4400×4500×4760
500/6000	5000	6000	4800	400	320	630	37	6400×4500×4760
